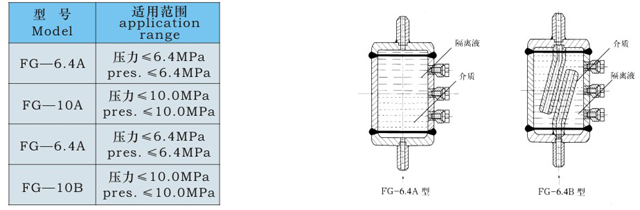

Ⅲ隔离器

一、用途

隔离器是测量腐蚀性液体或气体流量时用的附件，在容器及导压管、二次仪表内腔充满隔离液，以免使腐蚀性介质直接进入二次仪表。当被测介质比重小于隔离液比重，则采用A型，如图三所示。当被测介质比重大于隔离液比重，则采用B型，如图三所示。

二、技术数据1

(1)工作压力：6.4、10.0MPa

(2)型号及使用范围：

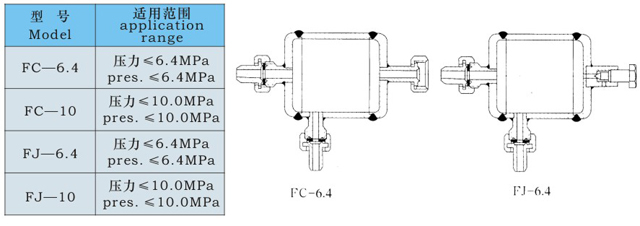

IV沉降器．集气器

一、用途

对于被测流体，在导压管的低点应装设沉降器或排污阀，以便收集和定期排出信号管路中的污物和气体信号管路中的积水，达到测量精度的目的。如图四所示。

当被测流体为液体时，在导压管的各高点上应装设集气器或排气阀，以便收集和排出信号管路中的气体，达到测量精度的目的。当差压计或差压变送器的安装位置高于主管道时，更应装设集气器或排气阀。如图四所示。

二、技术数据

(1)工作压力：6.4、10.0MPa
